超声波液位计|FM3100超声波液位计|欢迎选购超声波液位计
超声波液位计|FM3100超声波液位计|欢迎选购超声波液位计

FM3100一体式超声波液位计适合安装在容易观察和操作方便场合.如果是测量强腐蚀性液体的液位最好选用分体超声波液位计或者一体分离超声波液位计。超声波物位计在测量物位时,与被测介质不接触,同时为全密闭防腐结构,因此对于粘稠的、腐蚀性的、浑浊的等各种液体的液位测量,效果最佳。
产品型号:
FM3100超声波液位计
产品描述
FM3100一体式超声波液位计适合安装在容易观察和操作方便场合.如果是测量强腐蚀性液体的液位最好选用分体超声波液位计或者一体分离超声波液位计。超声波物位计在测量物位时,与被测介质不接触,同时为全密闭防腐结构,因此对于粘稠的、腐蚀性的、浑浊的等各种液体的液位测量,效果最佳。
超声波液位计的安装
超声波液位计对安装环境的要求比较高我们在这里再次反复强调无论超声波液位计安装环境多复杂,在确定安装位置前您最好先找到能够准确地测量空气距离L的场合就能够准确地测量液位了,即我们牢牢抓住L(空气距离)这个检测工具您就会得心应手的应用超声波液位计了。
超声波液位计工作原理
FM3100一体超声波液位计安装于容器上部在电子单元的控制下,探头向被测物体发射一束超声波脉冲。超声波液位计发射的声波被物体表面反射,部分反射回波由探头接收并转换为电信号。从超声波液位计发射到被重新被接收,其时间与探头至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。通过减法运算就可得出物位值。由于温度对声速具有影响,所以仪表应测量温度,以修正声速。
FM3100超声波液位计主要参数及功能
电    源→24VDC
信号输出→4~20mA
测距能力→俗称量程1、3、5、7、10、12、15、17、20 m
发射全角→6°~9°→发射角的大小和测距能力成正比
工作模式→测量距离和测量液位模式转换,菜单可选
液位模式→液位设置模式分为‘安装高度’模式或‘当前液位’模式,菜单可选
电流跟踪→‘异常即跟’模式或‘异常等待’模式,菜单可选
盲    区→0.25~0.90m→盲区的大小和测距能力成正比,盲区固有,菜单可查
分    辨→测量距离<10m时→1mm.    测量距离≥10m时→10mm
防护等级→IP66.
精    度→0.25~0.5%
环境温度→-15~+55℃
外形尺寸→255(高)×145 (宽) 不含防水进线头×138(深) →详见附件
安装形式→开孔罗母安装或加装法兰(非标准配置)
罗纹规格→螺纹尺寸G2         开孔 G2+3mm
外壳材料→高强度工程尼龙

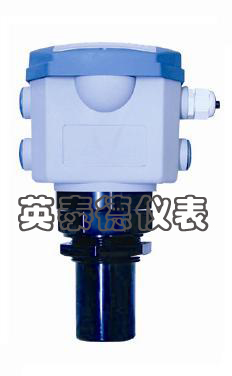

一体式超声波液位计图片
防爆超声波液位计图片
防腐超声波液位计图片
一体超声波液位计
防爆超声波液位计
防腐超声波液位计

注意:
FM系列超声波液位计因为有发射角的存在,所以我们在选择安装位置不能离开边缘太近,以免影响超声波液位计的正常工作,具体离开多大,取决于边缘的平整度,最终还是要以观察仪表显示的空气距离是否和实际的空气距离是否相符合作为依据,最好在低(空)液位时观察。
